Peñaflor, asentada sobre la terraza fluvial del río Mapocho, ha vivido una expansión urbana acelerada en los últimos veinte años, empujando la construcción hacia sectores donde el perfil estratigráfico muestra depósitos de arena suelta y limos arenosos con baja compacidad relativa. En nuestra experiencia, cuando una parcela queda por debajo del 60% de densidad relativa en los primeros 8 metros, la probabilidad de asentamientos diferidos bajo carga de fundación es alta. Por eso, la vibrocompactación se ha consolidado como una técnica eficaz en la comuna: permite densificar in situ sin excavar, reacomodando las partículas mediante vibración profunda, algo especialmente útil donde el nivel freático fluctúa entre los 2 y 5 metros de profundidad según la temporada. Al diseñar una campaña de vibrocompactación en Peñaflor, hay que cruzar la granulometría del suelo con la respuesta sísmica esperada según NCh433.Of1996 Mod.2012, porque no basta con mejorar la capacidad de soporte: el objetivo de fondo es controlar el potencial de licuefacción en una zona clasificada como sísmica III. Un ensayo CPT previo resulta clave para mapear la continuidad de los lentes de arena limpia y definir la malla de puntos de vibrado, evitando sobrecostos por perforaciones innecesarias o, peor aún, dejar zonas sin tratar que luego generen hundimientos puntuales bajo losas o pavimentos.
Un suelo arenoso suelto en Peñaflor, sin tratamiento, puede perder más del 40% de su capacidad portante bajo carga sísmica; la vibrocompactación invierte esa ecuación.
Método y cobertura

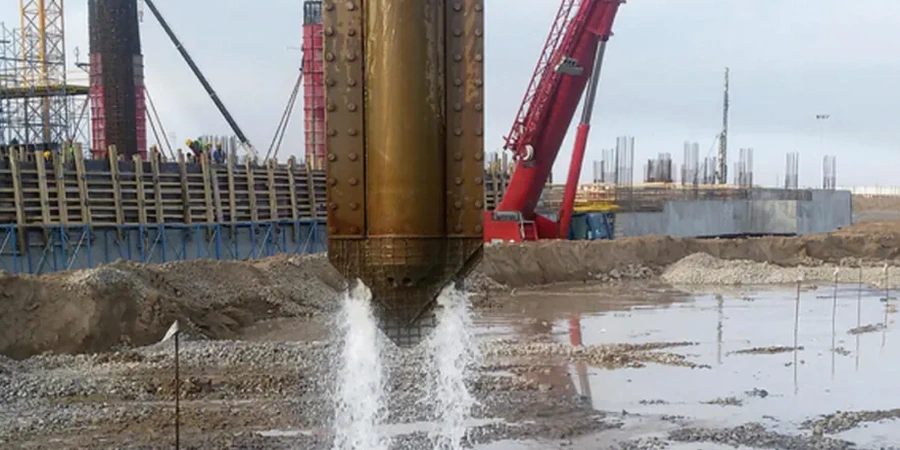

Lo que más vemos en esta zona son perfiles donde una costra superficial de 1.5 a 2 metros de arcilla limosa cubre paquetes de arena media a fina con trazas de grava redondeada, típicos de la llanura aluvial del Mapocho. Esta configuración engaña: la costra da buena respuesta al ensayo de placa, pero el estrato subyacente colapsa si no se densifica. El diseño de vibrocompactación que aplicamos parte de una malla triangular con separación entre 2.0 y 3.5 metros, ajustada según los resultados de sondajes previos y la potencia del vibrador. Usamos equipos con fuerza centrífuga de 180 a 350 kN y frecuencia variable, lo que permite adaptar la energía al tipo de arena; en las arenas limpias de Peñaflor, una frecuencia entre 28 y 34 Hz suele dar la mejor penetración. Durante la ejecución se monitorea el amperaje en tiempo real: cuando la aguja alcanza la profundidad de diseño y el consumo eléctrico se estabiliza, sabemos que el suelo alcanzó la densificación objetivo. El control post-tratamiento con ensayos de densidad relativa y CPT de verificación nos confirma mejoras de hasta 15 puntos porcentuales en la compacidad, llevando los suelos de un estado suelto a uno denso en una sola pasada.
Contexto regional
El error más frecuente que cometen las constructoras en Peñaflor es tratar la vibrocompactación como un procedimiento estandarizado, copiando la malla y la energía de un proyecto anterior sin rehacer la caracterización geotécnica. Hemos visto casos en el sector de Malloco donde, por ahorrarse dos sondajes adicionales, se dejó sin tratar un bolsón de arena limosa con contenido de finos superior al 18%, donde la vibración no acopla bien y el suelo apenas ganó un 5% de densidad relativa. El resultado fue un asentamiento diferido de 4 centímetros bajo una losa industrial, con fisuración generalizada a los ocho meses de terminada la obra. Otro punto crítico es ignorar el nivel freático: si la napa está muy alta y no se controla el flujo de agua durante la perforación, el vibrador lava finos y puede generar cavernas locales. Por eso en nuestro equipo técnico insistimos en una campaña de ensayos CPT o SPT con separación máxima de 15 metros, mapeando la variabilidad lateral del depósito antes de diseñar la malla de vibrado. Un mal diseño de vibrocompactación en Peñaflor no solo compromete la fundación, sino que invalida la clasificación sísmica del suelo de fundación y puede gatillar exigencias normativas no contempladas en el presupuesto original.
Consultas frecuentes
¿En qué tipo de suelos de Peñaflor funciona mejor la vibrocompactación?
La técnica es más efectiva en arenas limpias y limos no plásticos con menos del 15% de finos y sin cohesión verdadera. En Peñaflor, los depósitos aluviales del Mapocho con arena media a fina y gravas aisladas responden muy bien. No se recomienda en arcillas plásticas o suelos con contenido orgánico, donde la vibración no logra reacomodar las partículas.
¿Qué normativa chilena regula el diseño de vibrocompactación?
El diseño sísmico se rige por la NCh433.Of1996 Mod.2012 y la clasificación de suelos por NCh1508.Of2014. Para el control en obra se siguen los procedimientos de la NCh 1516 (SPT) y NCh 3402 (CPT), que son las referencias técnicas aceptadas por las direcciones de obras municipales de la Región Metropolitana.
¿Cuánto cuesta un diseño de vibrocompactación en Peñaflor?
El costo varía según la superficie a tratar, la profundidad y la cantidad de puntos de vibrado. Para un proyecto típico en Peñaflor, el rango de inversión por el diseño y control de calidad suele estar entre $683.000 y $2.291.000, dependiendo de la complejidad del perfil de suelo y la cantidad de ensayos de verificación requeridos.
¿Cómo se verifica que el suelo quedó bien compactado después del tratamiento?
Realizamos ensayos CPT antes y después de la vibrocompactación en los mismos puntos de la malla. Comparamos la resistencia por punta y la fricción lateral para calcular el incremento de densidad relativa. Si el proyecto es muy extenso, también se pueden hacer calicatas puntuales para tomar muestras inalteradas y medir la densidad in situ con cono de arena.
¿La vibrocompactación elimina el riesgo de licuefacción en Peñaflor?
Reduce significativamente el potencial de licuefacción al aumentar la densidad relativa del suelo por encima del umbral crítico, típicamente un Dr > 70%. Sin embargo, en zonas con napa freática muy superficial y arenas uniformes, se debe complementar el diseño con un análisis de licuefacción específico según el método de Seed e Idriss para confirmar que el factor de seguridad supera el valor exigido por la norma sísmica.
