Los suelos del valle del río Mapocho en Peñaflor presentan una secuencia compleja de arenas limosas, gravas finas y arcillas de plasticidad variable, con napa freática que puede aparecer a menos de 3 m de profundidad en sectores cercanos al estero Puangue. El ensayo de penetración de cono CPT, ejecutado con un equipo estático de 20 toneladas de capacidad, permite atravesar estos estratos obteniendo un registro continuo de la resistencia por punta (qc) y fricción lateral (fs) sin alterar la muestra. A diferencia del sondaje SPT, donde la extracción interrumpe la medición cada metro, el CPT entrega una curva digital ininterrumpida que identifica lentes delgados de suelo blando que otras técnicas pasan por alto. En Peñaflor, donde la zonificación sísmica según la NCh 433.Of1996 modificada en 2012 exige un conocimiento preciso del perfil de velocidades, la precisión del CPT resulta crítica para proyectos de edificación en altura y obras viales sobre depósitos aluviales heterogéneos.
El CPT detecta lentes de suelo blando de 5 cm de espesor que el SPT simplemente no ve.
Contexto regional
Un error recurrente en las constructoras que operan en la comuna de Peñaflor es asumir que un perfil de SPT con rechazo a los 15 m garantiza una capa competente para pilotes de fricción, sin verificar si existen lentes compresibles por debajo de ese horizonte. El CPT revela con claridad esas intercalaciones de arcilla limosa blanda que el muestreo discontinuo del SPT no captura y que, bajo cargas sísmicas como las esperadas en la zona sísmica 2 de la NCh 433, pueden generar asentamientos diferenciales severos en losas de fundación. Otra omisión grave sucede cuando no se mide la presión de poros durante la penetración en los limos saturados del valle, perdiendo la oportunidad de corregir la resistencia de punta por efecto de la presión neutra y sobrestimando la capacidad portante. En Peñaflor, con napas freáticas someras que fluctúan estacionalmente hasta 2 m, ignorar el parámetro u2 distorsiona peligrosamente los factores de seguridad al cálculo de zapatas y cimentaciones compensadas.
Estándares relevantes
NCh 3402: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh 433.Of1996 Mod. 2012: Diseño sísmico de edificios (clasificación de suelo según Vs30 derivable de CPT sísmico), IRTP 1999: International Reference Test Procedure for CPT, NCh 1508:2014: Geotecnia – Estudio de mecánica de suelos (marco para ensayos in situ), Robertson & Cabal (2015): Guide to Cone Penetration Testing, 6th Edition
Consultas frecuentes
¿Qué información entrega el ensayo CPT que no proporcione un SPT en Peñaflor?
El CPT proporciona un perfil continuo de resistencia cada 1 a 5 cm, mientras el SPT registra valores cada metro. Esto permite detectar lentes delgados de suelo blando, transiciones entre estratos y variaciones sutiles en la rigidez que el SPT pasa por alto. Además, la medición simultánea de fricción lateral y presión de poros (en CPTu) permite una clasificación de suelos más robusta mediante la carta de Robertson, algo que el SPT no ofrece sin extraer muestras para laboratorio.
¿Hasta qué profundidad pueden penetrar en los suelos de Peñaflor?
Nuestro equipo de 20 toneladas de empuje alcanza típicamente entre 25 y 30 m de profundidad en los suelos aluviales del valle del Mapocho, siempre que no encuentre bolones de gran tamaño ni mantos de grava muy compacta. En sectores de la comuna cercanos a los cerros isla, donde aparecen depósitos coluviales con clastos angulosos, la profundidad puede limitarse por rechazo temprano. Antes de la ejecución evaluamos la geología local para estimar la profundidad máxima esperable.
¿Cuál es el costo de un ensayo CPT en Peñaflor?
El rango de precio para un ensayo CPT en la comuna de Peñaflor está entre $81.000 y $124.000, dependiendo de la profundidad alcanzada, la necesidad de medición de presión de poros (CPTu) y la distancia de traslado del equipo. Las variantes sísmicas (S-CPT) tienen un costo adicional por la instrumentación geofónica y el procesamiento de datos de onda de corte.
¿Qué la normativa técnica aplicable rige la ejecución del CPT y cómo se controla la calidad?
El ensayo se ejecuta bajo la norma NCh 3402, que establece los requisitos para el cono, la velocidad de penetración, la calibración de sensores y el reporte de datos. Nuestro laboratorio mantiene acreditación ISO 17025 para ensayos de penetración, con verificación de cero antes y después de cada sondeo, control de deriva térmica y certificados de calibración trazables de los transductores de carga y presión.
¿Pueden ejecutar el CPT en terrenos con pendiente o acceso restringido en la zona de Peñaflor?

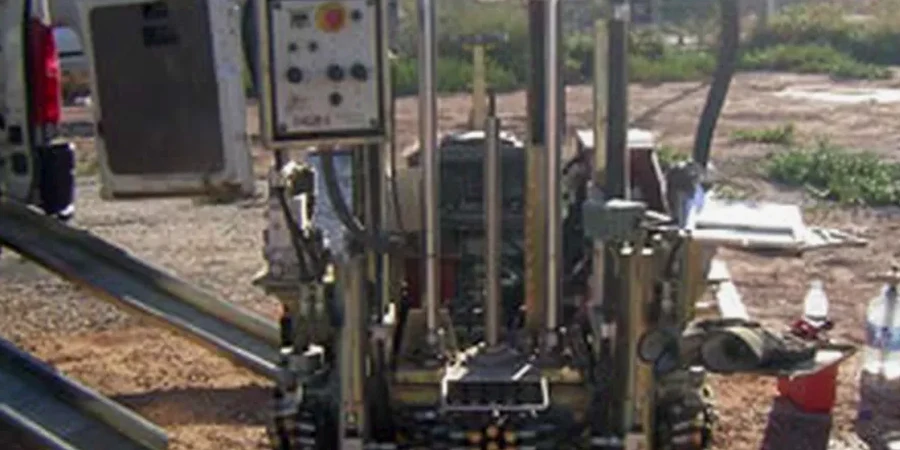

Sí. Contamos con equipos montados sobre camión todoterreno y también con penetrómetros portátiles sobre orugas para terrenos con pendiente moderada o accesos estrechos, comunes en los faldeos de los cerros que rodean la comuna. En espacios con altura limitada, como el interior de galpones existentes, utilizamos barras de menor longitud para operar sin restricciones de gálibo. Evaluamos cada sitio antes de movilizar el equipo.
