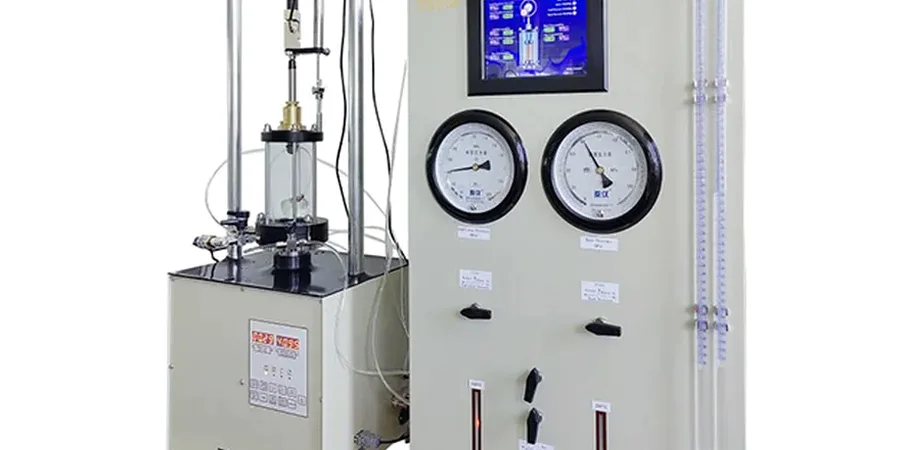

Los suelos finos de Peñaflor, depositados sobre la terraza fluvial del río Mapocho a una cota de 360 msnm, suelen mostrar una cohesión aparente que desaparece al saturarse. Acá en la comuna hemos visto como un limo arcilloso que en estado natural se mantiene en corte vertical cede al primer cambio estacional. El ensayo triaxial permite separar esa cohesión aparente de la resistencia friccionante real, algo que un corte directo simplemente no resuelve bien. Para proyectos de edificación en zonas como Malloco o Santa Ana, donde la napa freática oscila entre los 4 y 7 metros de profundidad, la etapa de consolidación previa al corte resulta crítica para no sobreestimar la capacidad portante. Cuando el proyecto incluye excavaciones profundas o rellenos estructurales importantes, complementamos la caracterización con un ensayo CPT que nos da la variabilidad estratigráfica en continuo.
Un parámetro B de Skempton bajo 0.95 en la etapa de saturación invalida la medición de presión de poros en un triaxial consolidado no drenado.
Contexto regional
La NCh1508.Of2014 y la NCh433.Of1996 Mod.2009 establecen que para estructuras categoría B y C en zona sísmica 2 —donde se ubica Peñaflor— la resistencia al corte no drenada debe obtenerse de ensayos con medición de presión de poros. En la práctica, hemos visto varios casos en que se diseña con parámetros de ensayos UU de baja calidad, sin saturación ni control de velocidad, y la consecuencia aparece cuando la excavación para un subterráneo en suelo blando requiere una contención mucho más rígida que la calculada. En la cuenca de Peñaflor, los estratos de arcilla limosa gris entre 2 y 6 metros de profundidad presentan OCR cercano a 1.2, lo cual los hace especialmente sensibles a la velocidad de corte del ensayo triaxial. Aplicando NCh 3253 con consolidación isotrópica y corte a velocidad controlada logramos parámetros efectivos que no subestiman el empuje sísmico sobre muros de contención ni sobreestiman la resistencia pasiva.
Consultas frecuentes
¿Cuánto cuesta un ensayo triaxial CIU en Peñaflor y qué incluye el valor?
Un ensayo triaxial consolidado no drenado con tres probetas consolidadas a distintas presiones de cámara se sitúa entre $786.000 y $1.119.000, dependiendo de si la muestra la extrae el cliente o nuestro equipo en terreno. El valor incluye tallado de probetas, saturación por contrapresión, verificación de parámetro B, etapa de consolidación con medición de cambio de volumen, corte con registro de presión de poros, procesamiento de trayectoria de tensiones y envolvente de falla, más el informe con los parámetros efectivos (c' y φ') y no drenados.
¿Qué tipo de muestras se necesitan para ejecutar un triaxial en suelos de Peñaflor?
Se requieren muestras inalteradas de suelo fino, idealmente obtenidas con tubo Shelby de pared delgada o bloque cúbico tallado en calicata. Para los limos arcillosos típicos de la cuenca de Peñaflor, el muestreo con tubo de 75 mm de diámetro da buenos resultados si se sella con parafina en ambos extremos y se transporta en posición vertical, evitando vibraciones. No se recomienda usar muestras de SPT partido porque la remoldeo invalida los parámetros de resistencia y rigidez.
¿Cuánto tiempo demora la ejecución completa de un ensayo triaxial CIU?
Desde que la muestra llega al laboratorio hasta que se emite el informe, el plazo típico es de 7 a 10 días hábiles. La etapa de saturación puede tomar entre 24 y 72 horas según la permeabilidad del material; las arcillas de baja plasticidad de Peñaflor suelen saturar en 36 horas. La consolidación requiere otras 24 horas por probeta, y el corte consume entre 8 y 16 horas adicionales por probeta según la velocidad determinada por el t100. El procesamiento de datos y la redacción del informe ocupan los últimos 2 días.
