Peñaflor creció sobre la terraza fluvial del río Mapocho, donde los depósitos aluviales se intercalan con estratos de cenizas volcánicas y bolones redondeados de hasta 30 cm, un escenario geotécnico que desafía cualquier modelo simplista. En nuestra experiencia sondeando la zona entre Malloco y Pelvín, la variabilidad lateral es tan marcada que dos puntos separados por 50 metros pueden mostrar contrastes de velocidad sísmica superiores al 40%. Para proyectos que no admiten incertidumbre —fundaciones de conjuntos habitacionales, hospitales o plantas de tratamiento de agua— la tomografía sísmica de refracción/reflexión nos entrega una radiografía continua del subsuelo, revelando paleocanales, lentes de material fino y la profundidad real del basamento rocoso. Esta técnica, complementada con ensayos directos como el ensayo CPT en sectores donde la sísmica sugiere anomalías puntuales, permite ajustar el modelo geotécnico sin necesidad de multiplicar sondajes mecánicos. En Peñaflor, con su microclima templado y precipitaciones que saturan los suelos superficiales en invierno, la tomografía además nos ayuda a mapear la variación estacional del nivel freático y su efecto en la rigidez de los estratos no saturados.
En terrazas aluviales como las de Peñaflor, la tomografía sísmica reduce la incertidumbre del modelo geotécnico sin necesidad de sobreexcavar el subsuelo.
Método y cobertura

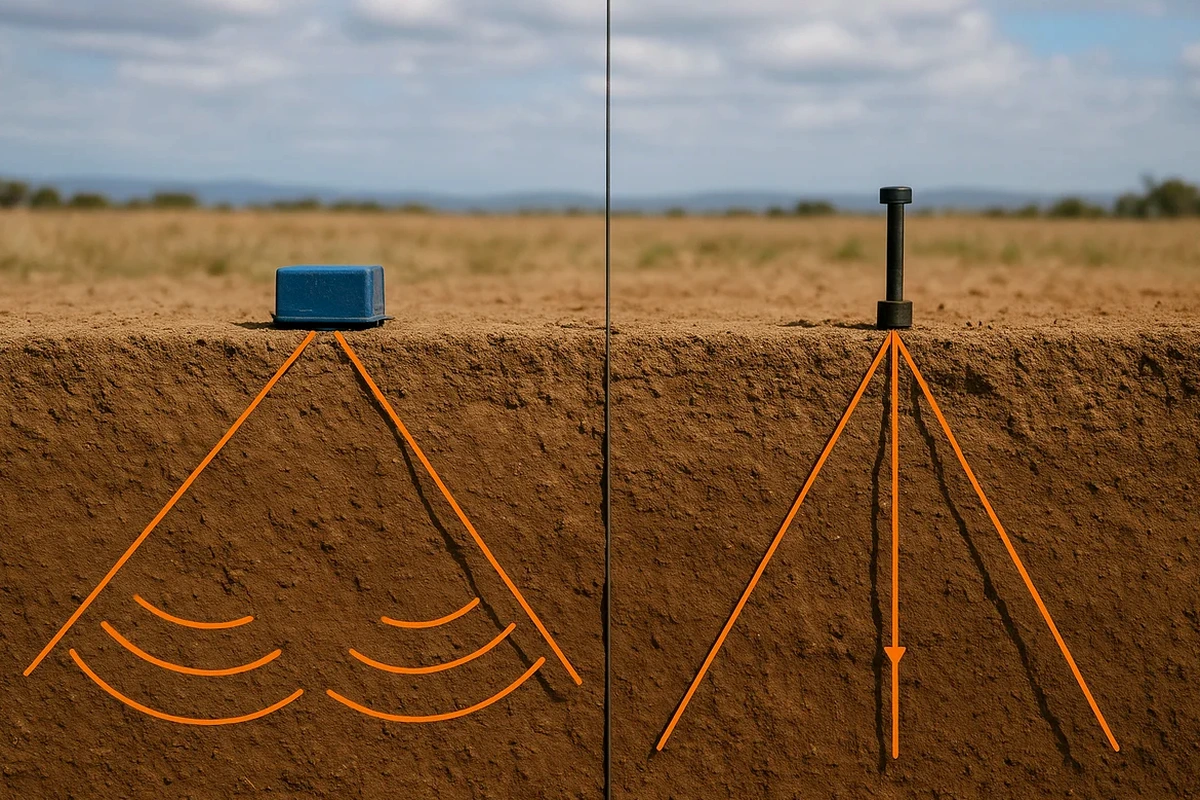

La cuenca de Peñaflor presenta un marcado contraste entre la aridez estival y los pulsos de humedad invernal que elevan el nivel freático casi a ras de superficie en los sectores bajos cercanos al Zanjón de la Aguada. Este ciclo de humedecimiento y secado altera la velocidad de propagación de ondas P en los primeros 5 a 8 metros, justo donde se apoyan la mayoría de las fundaciones superficiales. La tomografía sísmica de refracción/reflexión captura esa heterogeneidad con un tendido de geófonos que muestreamos cada 2 a 5 metros, generando un perfil continuo de velocidades de onda P y, mediante análisis multicanal de ondas superficiales integrado, también de onda S. El procesamiento sigue los lineamientos de la norma NCh 3328 para refracción y las buenas prácticas de la NEHRP para clasificación de sitio, entregando valores de Vs30 que son mandatorios según la NCh433.Of1996 Mod.2009 para la zonificación sísmica. La resolución que logramos en los perfiles —típicamente entre 0.5 y 2 metros de espesor de capa interpretable— permite distinguir un relleno antrópico mal compactado de una terraza aluvial natural, algo que las calicatas aisladas simplemente no pueden resolver con la misma continuidad lateral.
Contexto regional
Uno de los errores que más vemos en Peñaflor —y que después cuesta caro en la etapa de excavación— es asumir que el basamento rocoso está a la profundidad que indica el pozo de reconocimiento más cercano. En esta comuna, el contacto entre los sedimentos aluviales y la roca meteorizada puede buzar varios metros en distancias cortas, y sin un perfil sísmico continuo el contratista se encuentra con material duro donde no lo esperaba, paralizando la obra y disparando los costos de movimiento de tierras. La tomografía sísmica de refracción/reflexión mapea ese contacto con precisión métrica, permitiendo planificar la profundidad real de excavación y anticipar la necesidad de ripado mecánico o voladuras controladas. Otro riesgo silencioso es la presencia de lentes de arcilla expansiva dentro de la matriz granular: la sísmica detecta el contraste de velocidad y, combinada con un muestreo dirigido, evita que una losa de fundación quede apoyada sobre un material que se hinchará con las primeras lluvias fuertes. En zonas como Santa Corina o La Viñita, donde el relleno antrópico es heterogéneo y mal compactado, este control no destructivo nos ha salvado de más de un problema con asentamientos diferenciales.
Consultas frecuentes
¿Qué diferencia hay entre la tomografía de refracción y la de reflexión en Peñaflor?
La refracción sísmica mapea capas donde la velocidad aumenta con la profundidad, ideal para los primeros 30-40 metros en terrazas aluviales como las de Peñaflor. La reflexión sísmica, en cambio, detecta contrastes de impedancia acústica sin requerir que la velocidad crezca hacia abajo, por lo que alcanza mayor profundidad y es útil cuando hay capas blandas intercaladas o se busca el basamento a más de 50 metros. Según el objetivo del proyecto, combinamos ambas técnicas sobre el mismo tendido de geófonos.
¿Cuánto cuesta un estudio de tomografía sísmica en Peñaflor?
El rango de inversión para un perfil sísmico de refracción/reflexión en Peñaflor está entre $1.337.000 y $2.776.000, dependiendo de la longitud del tendido, el número de líneas, la fuente de energía necesaria y si se integra análisis MASW para clasificación de sitio. Incluye movilización dentro de la comuna, adquisición, procesamiento e informe con perfiles interpretados.
¿Qué tipo de fuente sísmica utilizan y afecta a las viviendas cercanas?
Usamos martillo de 8 kg o caída de peso acelerada según la profundidad objetivo. Las vibraciones son de muy corta duración y se atenúan rápido con la distancia; a 20 metros del punto de impacto la percepción es mínima y no genera daños estructurales. De todos modos, coordinamos con la comunidad y la dirección de obra antes del tendido.
¿En qué tipo de suelo de Peñaflor funciona mejor la tomografía sísmica?
Funciona muy bien en los suelos granulares cementados y gravas arenosas típicos de la terraza del Mapocho, donde el contraste de impedancia entre estratos es nítido. En suelos finos saturados o arcillas blandas la resolución puede disminuir, por eso en esos casos combinamos la sísmica con ensayos CPT o calicatas para calibrar la interpretación.
¿Cuánto demora la entrega de resultados?
El trabajo de campo para una línea de 115 metros se completa en una jornada. El procesamiento tomográfico con inversión iterativa y la correlación geotécnica toman entre 5 y 7 días hábiles, entregando el informe final con perfiles Vp, Vs, Vs30 y el modelo interpretado de capas.
